综合布线系统已成为现代化建筑的重要组成部分。综合布线中的任何安装错误，都有可能会导致工程勉强合格或不合格，从而影响的建筑的正常运营和使用。所以在综合布线施工要严格遵守布线标准的安装方法，采用优质的安装方法，这样才能建设成一套优质的综合布线系统，才能使综合布线系统发挥出应有的作用。
综合布线系统就是一套用于建筑物内或建筑物群之间的、模块化的、灵活性极高的信息传输通道，是一个支持语音、图形、影像等各种信息传输的布线系统。它能够实现多产品的兼容，模块化更新、拓展和重组，既满足了用户对现代化系统的要求又节约了维护成本。
综合布线一般采用高品质标准材料，统一进行规划设计，采用标准化的组合压接方式组成一套完整的布线系统，所以综合布线系统是现代化互联智能控制系统的重要组成部分，是互联网络的基础。
综合布线系统采用是开放式的星型拓扑结构，在该结构中各个分支的子系统都是相对独立的作业单元。综合布线系统由六个子系统组成：工作区子系统、水平区干线子系统、管理间子系统、垂直干线子系统、设备间子系统和建筑群子系统。
综合布线系统一般由几种不同功能的部件组成，包括传输介质(非屏蔽双绞线、大对数电缆和光纤等)、设备连接硬件(如配线架、连接转换器、适配器、标准信息插座、插头等)以及相适应的电器保护设备等。
这些部件构成各种不同功能子系统，它们都有各自的具体职能，采用通用标准建设，这样就易于整个系统的构建，而且可以根据实际需求变化不断完善升级。
随着现代技术的发展，智能化设备对互联网络的依赖越来越严重，人们对综合布线的意识和要求不断提高，相信综合布线技术的开放性、可靠性和兼容性会进一步提高。
1.工作区子系统(Work Location )
工作区子系统主要负责完成各个信息点与设备终端的匹配与连接。
该系统主要包括机房内各服务器分布下来的面板及信息插座(FD-TO)、连接信息插座和终端设备的跳线和适配器等非有源配件。
其中，现代化的信息插座都应该支持多种多媒体设备，包括计算机、电话、数据终端和显示器等(为这些设备预留的相关物理接口可以统称成为信息点，有时具体来讲信息点可以指代计算机，语点可以指代电话机)。
其中双绞线可分为屏蔽双绞线与非屏蔽双绞线(UTP)，大多数局域网采用非屏蔽双绞线作为局域网内传输介质来组网，网线则由一定距离长度的双绞线与RJ45头(俗称“水晶头”的一种，为塑料接头)组成。
机房一般用的是6类线，用T568A/568B通用接线方式。插座及面板一般选用由阻燃热塑材料制作，符合UL要求的产品。
2.水平区干线子系统(Horizontal)
水平区干线子系统由配线间至工作区之间的水平电缆、楼层配线设备(配线架)和跳线(用作设备到综合布线网路的跳接线，一般两端都有连接插头)构成。水平区干线子系统是信息传输互联网络的重要组成部分，一般由四对非屏蔽双绞线构成星型拓扑结构。网络系统中如果有数据保密或避免磁场干扰需要时，可以采用屏蔽双绞线(STP)，如果有大量数据传输需要，可用光缆进行连接。
水平区干线子系统内的数据点连接电缆应采用6类非屏蔽双绞线，可在一定通信距离上支持超过1000 Mbps以上传输速率(水平区的电缆长度一般应小于90m)，通用和标准配件的使用令本系统具有很高的可靠性及通用性。
水平区干线子系统可以根据整个布线系统的需求，在交接间(或配线间)将相对应的跳线重新跳接就可以很方便管理所有的信息点输入和输出，综合布线系统的灵活性在系统功能变换方面得到了很好的体现。
3.管理间子系统(Administration)

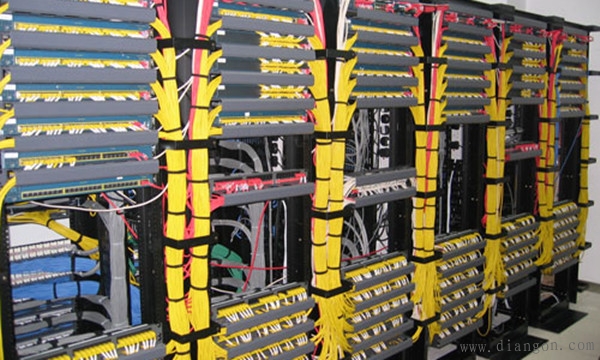

管理间子系统一般由配线设备、交互联设备和输入输出设备(I/O)三部分组成，其主要设备是连接器、交换机、机柜、电源、配线架等。
管理间子系统为其他子系统互联提供手段，它是连接垂直干线子系统和水平区干线子系统的中转站。交互联设备允许将通信线路进行重新的连接和定位，这样就可以方便的管理不同区域子系统功能。管理间子系统的地位就像电话机系统中的每层配线箱和分线盒部分。
4.垂直干线子系统(Backbone)
垂直干线子系统由连接主设备间(主配线架)和各楼层配线间(配线架)之间的电缆组成，垂直干线子系统在整个配线中起主干作用，也称为骨干子系统。
垂直干线子系统的电缆构成主要为多芯光纤和大对数双绞电缆。
其中室内光纤一般采用八芯多模光纤，单条的传输速度可达到1Gbps，速度相当快。大对数双绞电缆一般采用三类以上的25对铜缆，并且可以根据实际网络需要选择不同对数。
垂直干线子系统作为网络连接的主要通道，应具有可靠性高、频带宽、带容大、误码率低、保障性强等优点。
垂直干线子系统和水平干线子系统都是主要负责互联网路的通信和传输，主要区别有两点：
(1)位置不同。垂直干线子系统通常安装在各个楼层中的弱电间，它们垂直分布，而水平干线子系统一般都安装在平行分布的一层楼中;
(2)传输电缆不同：垂直干线子系统有更大的信息传输需求，通常采用多芯光缆或大对数双绞电缆作为传输通道，而水平干线子系统传输量较小，一般用四对非屏蔽双绞电缆连接，有特殊需要实选用屏蔽双绞线或光缆。
5.设备间子系统(Equipment)
设备间子系统有的地方也被称为弱电间子系统，是安装进出线设备，进行网路转换和系统维护的场所。
设备间子系统由电缆、连接器和配线设备等组成，主要用来把公共的多种不同设备连接起来。设备间应该避开强静电、强电磁场等各种干扰，对进出线应该分区和标色，并应该有空调和防火系统。整个布线的管理中心由设备间的语音数据子系统构成。
由设备间(主配线间)中的电缆、配线设备、路由器、交换机等组成，负责连接布线系统中的不同设备。设备间子系统区别于管理间子系统。
设备间子系统我们可以视为是一个存放公共设备的场所，是放置进线设备，进行网络管理以及相关人员值班的地方。
设备间子系统主要由建筑物进线设备、计算机网络系统、数字程控交换机(SWITCH)、自动控制中心设备、服务器、语音电话设备、监控管理设备和保安配线设备等组成。
管理间子系统(配线间)是连接垂直干线子系统和水平干线子系统的设备，由设备间中的电缆、HUB、连接器和相关支撑硬件组成，它的作用是把公共系统中的各种不同设备互相连接起来。
该子系统将中继线交叉处和布线交叉处与公共服务系统设备(如用户程控交换机)连接起来，可以采用跳线方式将网络线路进行重新的连接和定位，即使改动和变更终端设备时也能方便的进行线路变换，以便能迅速简洁的实现重新布线。
6.建筑群子系统(Campus)
建筑群子系统通常由线缆和相应配线设备组成，它是将一个建筑物的线缆延伸到另一个建筑物的通信设备及装置。
建筑群子系统一般采用地下管道方式敷设，布设之前要进行详细的进行规划，科学布线。管道内双绞电缆或光纤的敷设应遵循入孔要求和电话管道等敷设的相关各项规定，建筑物距离超过一百米时应选用光纤连接，在各个分室架设桥架，室外地下管道敷设，预留2个左右管孔，并安装电气保护装置。
1、标注明确，结构清晰，易于管理和维护。在原来，布线时没有统一的规划和管理，各个部分分别设计施工，每个系统走线和管理都独立，没有统一管理和维护，比如电话系统、数据系统和控制系统都是自己独自分线转接。
这样不但造成布线管理困难，成本高昂，而且互联互通不畅。综合布线采取统一规划管理、统一安装施工，使布线结构清晰，便于管理和维护。
2、优先选购优质、先进材料，采用通用标准，具有统一性和前瞻性现代综合布线系统都要求采用优质、先进的材料。如6类非屏蔽双绞线、六芯光纤等，其传输速率都能够适应未来5年以上的发展需要。
光纤接口主要采用ST、SC、MT-RJ接头三种，另外还有FC、LC 接头。双绞线的模块、面板和连接器都采用RJ-45标准接口，接线方式采用EIA/TIA-568A和EIA/TIA-568B标准。
3、采用模块化设计，便于升级配线的扩充和重组所谓模块化设计，就是将产品的某些布线要素重组构成具有特定功能的子系统，将子系统作为通用性的模块和其他产品要素进行不同组合，构成多种不同系统功能。
综合布线系统中元件，如信息插座、配线架和终端等也都采用模块化设计，相互通用性强。
模块化设计是将绿色设计思想与标准化设计方法结合起来，一方面可以缩短产品研发与制造周期，增加产品系列，快速应对市场变化;另一方面，可以减少对环境的不利影响，方便重用、回收、利用和处理，具有很强的经济性和社会性。
4、采用星型拓扑结构便于系统扩充和系统升级
传统布线一般采用总线拓扑结构，因为对互联网络的利用率不高，传统布线使用的线缆标准较低，价格便宜，但因为缺乏规划经常造成走线冗余和空间的浪费，基本不能直接升级，重置成本高。而现代综合布线采用的是星型拓扑结构，布设严格遵照国际标准，预留的端口充足，一般能满足五年以上的数据传输需要，既提高了工作能力又为进一步升级提供空间，降低成本。采用标准化的配件更便宜，很长时间内都会有相应配件。相比之下，综合布线功能更为强大，总体更能节约维护成本和升级成本，虽然初装比较昂贵和费时，但长时间综合使用费用平均下来更低。
5、设计布局要独立性和规范性相结合
综合布线最根本的特点就是独立性，其中，位于底层的为物理布线，它和网络的数据链层(路基拓扑结构)直接相关联，其中的网络层和应用层与物理布线没有任何关系，也就是说系统软件、网络传输协议和应用软件等与物理布线无关。综合布线的设计要满足多种信号的传输，如语音、数据等。
在布线的总体设计过程中，应按照用户的近期和远期语音、数据和多媒体等使用需求，结合资金能力及具体工作进行等级划分，选用的线缆等配件标准应高于当下使用标准，线缆不得布放在电梯或供水、供气、供暖管道竖井中，也不能布放在强电竖井中，埋设时要采用塑料线槽和金属桥架保护措施。
1.金属线管安装缺陷问题
由于运用的线管弯管器和线管不匹配、运用的线管管壁偏薄、施工人员在实施环节中偷工减料、没用充分了解建筑的特性和施工规范等原因，在金属线管的安装环节中通常出现线管弯曲半径偏小，弯曲处有严重扁凹、开裂现象;管口锯口不齐有毛刺，丝套接入不牢，管卡安装不合标准;金属线管无接地或接地保护电气导通性未达标;明装线管没有做防腐蚀处理等质量问题。
要避免以上的情况产生，预防对策有：
(1).金属线管切割通常用钢锯和专用管子切割刀，不可以用气焊切割，管口用锉刀把内径的毛刺锉平，使管口保持光滑，成喇叭形。明管敷设时运用管卡固定，通常1.5m一个，管头连接处两端和弯头处约20cm处多加一个管架卡。弯管要选用合适的弯管器，弯管时先把要弯管的部位前端放在弯管器里，防止管子弯瘪，用脚踩住管子，手扳弯管器做好弯曲，并逐步移动弯管器，慢慢用力扳到所需的弯度。条件允许时，在弯管道前将被弯曲管内注满砂子。
(2).金属线管接入管孔要对准稳固，密封性良好。薄壁金属管接入宜运用JDG工艺工程施工，十分简单便利。镀锌金属线管的接入和接地跨接不可以运用电焊或气焊方法施工。
(3).金属线管在工程施工安装前就应刷好防腐漆或检验确认防腐蚀准确无误后再安装，安装成后再检验，发觉有部分防腐蚀受损的地点应立即补救做防腐油漆。
2、同轴电缆接入问题
在视频监控系统中，模拟摄像机和控制台及监视器的输出阻抗都是75Ω不平衡方式，为了整个系统的阻抗匹配，其传输线通常运用75Ω的特性阻抗。电视监控系统通常多是中短距离的中小型系统，同轴电缆是当前监控系统中运用最普遍的视频传输线，同轴视频传输技术也是监控系统中的一种最基本传输方式。
如果同轴视频传输电缆的特性阻抗不匹配会导致图像有间隔相等的竖条。在监视器的画面上，有时产生若干条间隔相等的竖条，用示波器观看被干扰图像的波形时，会发觉干扰信号的频率基本上是行频的整数倍。
干扰信号在行同步头的后肩上，叠加有幅度较高的行频谐波振荡波形，引起竖条干扰。如运用劣质同轴电缆或250m以上的信号传输的“始端”或“终端”阻抗严重不匹配，都是有可能引起以上干扰。
处理以上干扰的方式方法是：在“始端”串接75Ω电阻，在“终端”并接75Ω电阻，以避免阻抗失配和分布参数过大。同时，运用优质同轴电缆，即外屏蔽网为铜材，并不少于96编，芯线也为多股铜材。
3、布线线槽工程施工沟通问题
在线槽的工程施工环节中，通常碰到下列的情况：装修变动后线槽也随着变动，引起一些线缆不足长;装修的顶棚压着线槽盖打不开，固定顶棚没法放线，没有检修口;在通道内与别的专业管道间隔不足。
引起以上情况的原因有：收工后，因为房间运用功能的改变，装修须要变动。工程施工前没有与装修等专业做好沟通，装修收工后线槽没法敷设，变动的线槽须要绕过装修障碍，提高了工程施工难度，缆线也不好放;吊顶和其他专业管道的标高不符合系统对线槽的规定;线槽工程施工不标准，未按规定预留出足够的操作距离。
要避免以上的情况产生，预防对策有：
(1).在工程施工前要看清除图纸并熟悉现场工程施工环境情况。
(2).线槽工程施工安装时多与装修等部门做好沟通。
(3).施工中发觉问题应立即向总包单位或协调人员反馈，如遇沟通困难的情况应积极地采取一些有效的补救措施，如与强电缆线要同用一条线槽时，应增设金属隔板防止电磁干扰等。
4、电缆扎带上留尖头问题
经常使用小扎带的安装者可能并不知道用长的电缆扎带会有危险。对于一条4英寸的电缆扎带来讲，用侧面刀或线务员用的钳子在扎带头式结头处将扎带剪得干干净净是没问题的。可视竖硬材料做的长扎带要是也这样剪，会留下尖头。其尖锐程度足以扎伤皮肤。
折弯掉而不是剪得只剩扎带头一点儿是一种解决办法。事实上，无论什么型号的扎带，这种作法都是好习惯。
具体方法流程是：
(1).从结头起留个半英寸左右长的尾巴，而不是在扎带头或结头处将扎带剪得干干净。
(2).用线务员用的钳子或一副坚硬的针鼻钳子，将钳鼻插进扎带突出的地方夹住带子。
(3).一边握住钳子柄，一边弯扎带，直到扎带掉下来。弯七到十次就OK了。四是用手指头在结头处摸摸，感受一下边沿不会再戳人就可以了。
5、信息插座安装不规范问题
在综合布线工程中，经常会见到：线对绞距过长，信息点模块短接线头过长，信息模块里有尘灰和水气，面板安装不到位，办公屏风下的信息插座安装不到位，信息插座的线缆预留过长等状况。
引起以上情况的原因有：没有运用专用的网络端接工具来端接，把线对拧开为端接便利。网络端接的施工人员没有经过专业培训，信息点面板和防尘盖装反，或插座面板质量太差。工程施工安装中没有留意屏风是否与面板配套。
要避免以上的情况产生，预防对策有：
(1).剥除电缆护套是应运用专用剥线器，不可以剥伤绝缘层，电缆中间不可以产生断接现象。压接时一对一对拧开，放入与信息模块对应的端口上。
(2).安装屏风下的信息插座时要留意面板的扣板顶到底板，面板上要和屏风隔板紧贴，固定牢靠直到用手无法拧动。
(3).要特别注意现场的实际情况，有的屏风隔板和信息插座面板不配套。
(4).面板的质量要严格把关，工程施工安装时还应留意与底盒和建筑物表面或装饰层表面的结合部位的收口处理。
最后：综合布线工程的工程施工质量极为重要，因为综合布线系统的优劣将会对智能建筑个系统的正常运行和运用起到直接影响。而影响到综合布线工程质量的要素大体上包含：人、用料、机械设备、方式方法和环境等多个方面。
